Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 16:22
por Saliminus89
Saliminus89 escribió: Vie, 16 Oct 2020, 15:34
JBA madridista escribió: Vie, 16 Oct 2020, 14:55
Recorte de una de las fotos de la última publicación de NEB. Esta pieza tendrá su función (ya se verá cuál), pero da la sensación de que les sobraban unos cuantos cientos de kilos de acero y algunas piezas de engarce, y las han juntado de cualquier manera hasta que ha salido esto
Esa pieza y la que esta al lado me parece que son los tramos que faltan a la estructura curva que estan montando cerca de la torre C.
Confirmado en el vídeo de hoy de Javier Caireta
https://youtu.be/CrY8w2lafKA/ minuto 8:44.
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 16:28
por Saliminus89
Visto el vídeo de Caireta
https://youtu.be/CrY8w2lafKA en el minuto 11:30, y 27:55, se confirma la idea.
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 16:42
por La Mano Blanca
Shirelingo escribió: Vie, 16 Oct 2020, 10:15
Gracias por el render, es una pasada.
Pero, me imagino que es del primer proyecto, el que incluía el hotel de lujo y todo eso.
Quizás el resultado final difiera de esta imagen, creo. Pero es una buena indicación de la intención que tienen, si.

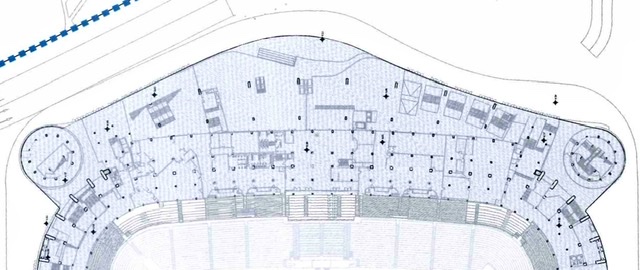

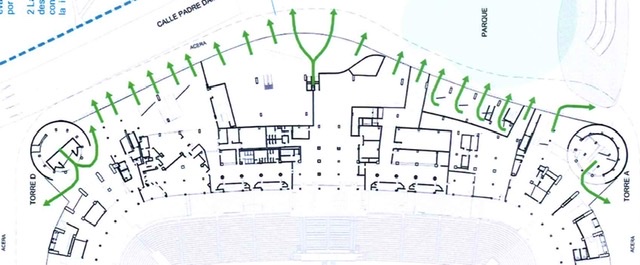

Lo que hay del plan especial
- 0B520A65-FF9B-4F91-846F-34C4CF931087.jpeg (64.65 KiB) Visto 6642 veces
- 7660B3BF-5C1D-42FD-BBCB-F9FAF55164AE.jpeg (67.28 KiB) Visto 6642 veces
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 17:04
por Shirelingo
La Mano Blanca escribió: Vie, 16 Oct 2020, 16:42
Lo que hay del plan especial
Gracias, "La Mano Blanca" , juzgando por estos planos de planta, se parecen al render como un huevo a una castaña (o bien, yo no sé leer muy bien los planos [o faltan secciones])
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 18:52
por Saliminus89
¿Os imagináis esto en el Nuevo Bernabéu?
https://youtu.be/GX7xOqLgkTM
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 19:36
por DavidRG
La Mano Blanca escribió: Vie, 16 Oct 2020, 16:42
Shirelingo escribió: Vie, 16 Oct 2020, 10:15
Gracias por el render, es una pasada.
Pero, me imagino que es del primer proyecto, el que incluía el hotel de lujo y todo eso.
Quizás el resultado final difiera de esta imagen, creo. Pero es una buena indicación de la intención que tienen, si.
Lo que hay del plan especial
El render que pusisteis es del primer proyecto al igual que el plan especial que no tiene nada que ver con el proyecto actual. Toda esa zona del lateral Este es totalmente diferente.
Aprovecho para comentar sobre lo que se hablaba de las imágenes de la zona este en las que se veía que se estaba ejecutando un suelo ya en la zona de la puerta 57 y al lado aún había boquete. Sólo comentaros que toda esa zona del este se puede y de hecho se ejecuta en diferentes fases y no todas llevan subterráneo, de hecho tened en cuenta que la diferencia de cota de un extremo a otro de padre Damian es grande, más de lo que se aprecia a simple vista y con esas diferentes zonas se va corrigiendo.
Pero si que os digo que en los próximos 2-3meses vais a flipar con toda esa zona y lo rápido que va a ir creciendo, sobre todo cuando se empiece con la segunda fase del aparcamiento y que será muy chulo ver el seguimiento desde la ventanita que tiene Caireta porque se verá como va creciendo esa zona bastante y veréis la estructura de la nueva sala de prensa.
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 20:01
por Saliminus89
DavidRG escribió: Vie, 16 Oct 2020, 19:36
La Mano Blanca escribió: Vie, 16 Oct 2020, 16:42
Shirelingo escribió: Vie, 16 Oct 2020, 10:15
Gracias por el render, es una pasada.
Pero, me imagino que es del primer proyecto, el que incluía el hotel de lujo y todo eso.
Quizás el resultado final difiera de esta imagen, creo. Pero es una buena indicación de la intención que tienen, si.
Lo que hay del plan especial
El render que pusisteis es del primer proyecto al igual que el plan especial que no tiene nada que ver con el proyecto actual. Toda esa zona del lateral Este es totalmente diferente.
Aprovecho para comentar sobre lo que se hablaba de las imágenes de la zona este en las que se veía que se estaba ejecutando un suelo ya en la zona de la puerta 57 y al lado aún había boquete. Sólo comentaros que toda esa zona del este se puede y de hecho se ejecuta en diferentes fases y no todas llevan subterráneo, de hecho tened en cuenta que la diferencia de cota de un extremo a otro de padre Damian es grande, más de lo que se aprecia a simple vista y con esas diferentes zonas se va corrigiendo.
Pero si que os digo que en los próximos 2-3meses vais a flipar con toda esa zona y lo rápido que va a ir creciendo, sobre todo cuando se empiece con la segunda fase del aparcamiento y que será muy chulo ver el seguimiento desde la ventanita que tiene Caireta porque se verá como va creciendo esa zona bastante y veréis la estructura de la nueva sala de prensa.
Muchas gracias por tus aportaciones, de las que siempre se aprende.
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 20:37
por Ego
DavidRG escribió: Vie, 16 Oct 2020, 19:36
La Mano Blanca escribió: Vie, 16 Oct 2020, 16:42
Shirelingo escribió: Vie, 16 Oct 2020, 10:15
Gracias por el render, es una pasada.
Pero, me imagino que es del primer proyecto, el que incluía el hotel de lujo y todo eso.
Quizás el resultado final difiera de esta imagen, creo. Pero es una buena indicación de la intención que tienen, si.
Lo que hay del plan especial
El render que pusisteis es del primer proyecto al igual que el plan especial que no tiene nada que ver con el proyecto actual. Toda esa zona del lateral Este es totalmente diferente.
Aprovecho para comentar sobre lo que se hablaba de las imágenes de la zona este en las que se veía que se estaba ejecutando un suelo ya en la zona de la puerta 57 y al lado aún había boquete. Sólo comentaros que toda esa zona del este se puede y de hecho se ejecuta en diferentes fases y no todas llevan subterráneo, de hecho tened en cuenta que la diferencia de cota de un extremo a otro de padre Damian es grande, más de lo que se aprecia a simple vista y con esas diferentes zonas se va corrigiendo.
Pero si que os digo que en los próximos 2-3meses vais a flipar con toda esa zona y lo rápido que va a ir creciendo, sobre todo cuando se empiece con la segunda fase del aparcamiento y que será muy chulo ver el seguimiento desde la ventanita que tiene Caireta porque se verá como va creciendo esa zona bastante y veréis la estructura de la nueva sala de prensa.
¿Tienes info gráfica/renders/planos del proyecto actual donde viste las diferencias? ¿Puedes subirlo? ¡Gracias!
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 21:05
por Ego
Entonces el misterio de montar la dovela curva en el andamio ya está resuelta, lleva unida el tramo de faldón que comentábamos ayer. Parece que tiene más inclinación que en los render...
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 21:38
por DavidRG
Ego escribió: Vie, 16 Oct 2020, 20:37
DavidRG escribió: Vie, 16 Oct 2020, 19:36
La Mano Blanca escribió: Vie, 16 Oct 2020, 16:42
Lo que hay del plan especial
El render que pusisteis es del primer proyecto al igual que el plan especial que no tiene nada que ver con el proyecto actual. Toda esa zona del lateral Este es totalmente diferente.
Aprovecho para comentar sobre lo que se hablaba de las imágenes de la zona este en las que se veía que se estaba ejecutando un suelo ya en la zona de la puerta 57 y al lado aún había boquete. Sólo comentaros que toda esa zona del este se puede y de hecho se ejecuta en diferentes fases y no todas llevan subterráneo, de hecho tened en cuenta que la diferencia de cota de un extremo a otro de padre Damian es grande, más de lo que se aprecia a simple vista y con esas diferentes zonas se va corrigiendo.
Pero si que os digo que en los próximos 2-3meses vais a flipar con toda esa zona y lo rápido que va a ir creciendo, sobre todo cuando se empiece con la segunda fase del aparcamiento y que será muy chulo ver el seguimiento desde la ventanita que tiene Caireta porque se verá como va creciendo esa zona bastante y veréis la estructura de la nueva sala de prensa.
¿Tienes info gráfica/renders/planos del proyecto actual donde viste las diferencias? ¿Puedes subirlo? ¡Gracias!
En el hipotético y factible caso de que tuviera planos del proyecto actual es lógico pensar que no los podría compartir
Pero es bastante diferente lo actual
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 21:52
por Van Der Brus
DavidRG escribió: Vie, 16 Oct 2020, 21:38
Ego escribió: Vie, 16 Oct 2020, 20:37
DavidRG escribió: Vie, 16 Oct 2020, 19:36
El render que pusisteis es del primer proyecto al igual que el plan especial que no tiene nada que ver con el proyecto actual. Toda esa zona del lateral Este es totalmente diferente.
Aprovecho para comentar sobre lo que se hablaba de las imágenes de la zona este en las que se veía que se estaba ejecutando un suelo ya en la zona de la puerta 57 y al lado aún había boquete. Sólo comentaros que toda esa zona del este se puede y de hecho se ejecuta en diferentes fases y no todas llevan subterráneo, de hecho tened en cuenta que la diferencia de cota de un extremo a otro de padre Damian es grande, más de lo que se aprecia a simple vista y con esas diferentes zonas se va corrigiendo.
Pero si que os digo que en los próximos 2-3meses vais a flipar con toda esa zona y lo rápido que va a ir creciendo, sobre todo cuando se empiece con la segunda fase del aparcamiento y que será muy chulo ver el seguimiento desde la ventanita que tiene Caireta porque se verá como va creciendo esa zona bastante y veréis la estructura de la nueva sala de prensa.
¿Tienes info gráfica/renders/planos del proyecto actual donde viste las diferencias? ¿Puedes subirlo? ¡Gracias!
En el hipotético y factible caso de que tuviera planos del proyecto actual es lógico pensar que no los podría compartir
Pero es bastante diferente lo actual
A eso se le llama "poner los dientes largos"
Por cierto, el montaje del atirantado inferior de las cerchas transversales lo veo muy complejo de hacer desde arriba con la grua por estar la misma cercha.
De hecho me sorprende lo rapido que van con la dovela del extremo pero aún nada montado del atirantado inferior
Un saludo jefe!
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 22:00
por Shirelingo
Ego escribió: Vie, 16 Oct 2020, 21:05
Entonces el misterio de montar la dovela curva en el andamio ya está resuelta, lleva unida el tramo de faldón que comentábamos ayer. Parece que tiene más inclinación que en los render...
Enhorabuena a Antonio33 que fue el primero en sugerir que los caballetes eran para dar sitio a otra pieza a enganchar.
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 22:28
por Ego
DavidRG escribió: Vie, 16 Oct 2020, 21:38
Ego escribió: Vie, 16 Oct 2020, 20:37
DavidRG escribió: Vie, 16 Oct 2020, 19:36
El render que pusisteis es del primer proyecto al igual que el plan especial que no tiene nada que ver con el proyecto actual. Toda esa zona del lateral Este es totalmente diferente.
Aprovecho para comentar sobre lo que se hablaba de las imágenes de la zona este en las que se veía que se estaba ejecutando un suelo ya en la zona de la puerta 57 y al lado aún había boquete. Sólo comentaros que toda esa zona del este se puede y de hecho se ejecuta en diferentes fases y no todas llevan subterráneo, de hecho tened en cuenta que la diferencia de cota de un extremo a otro de padre Damian es grande, más de lo que se aprecia a simple vista y con esas diferentes zonas se va corrigiendo.
Pero si que os digo que en los próximos 2-3meses vais a flipar con toda esa zona y lo rápido que va a ir creciendo, sobre todo cuando se empiece con la segunda fase del aparcamiento y que será muy chulo ver el seguimiento desde la ventanita que tiene Caireta porque se verá como va creciendo esa zona bastante y veréis la estructura de la nueva sala de prensa.
¿Tienes info gráfica/renders/planos del proyecto actual donde viste las diferencias? ¿Puedes subirlo? ¡Gracias!
En el hipotético y factible caso de que tuviera planos del proyecto actual es lógico pensar que no los podría compartir
Pero es bastante diferente lo actual
Pero entiendo que los has visto para afirmarlo de ese modo.
En cuanto a compartir, basta un nick falso y todos tan contentos
Yo el único plano que he logrado, de una charla de un miembro del equipo de diseño del proyecto he conseguido una planta del nivel 5 que sí concuerda con el render que subí ayer, y la charla es de un encuentro sobre tecnología BIM en Malmö en mayo de este año...aunque hay un 2014 bien grande ahí, no sé yo :S
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 22:38
por Suso
DavidRG escribió: Vie, 16 Oct 2020, 21:38
Ego escribió: Vie, 16 Oct 2020, 20:37
DavidRG escribió: Vie, 16 Oct 2020, 19:36
El render que pusisteis es del primer proyecto al igual que el plan especial que no tiene nada que ver con el proyecto actual. Toda esa zona del lateral Este es totalmente diferente.
Aprovecho para comentar sobre lo que se hablaba de las imágenes de la zona este en las que se veía que se estaba ejecutando un suelo ya en la zona de la puerta 57 y al lado aún había boquete. Sólo comentaros que toda esa zona del este se puede y de hecho se ejecuta en diferentes fases y no todas llevan subterráneo, de hecho tened en cuenta que la diferencia de cota de un extremo a otro de padre Damian es grande, más de lo que se aprecia a simple vista y con esas diferentes zonas se va corrigiendo.
Pero si que os digo que en los próximos 2-3meses vais a flipar con toda esa zona y lo rápido que va a ir creciendo, sobre todo cuando se empiece con la segunda fase del aparcamiento y que será muy chulo ver el seguimiento desde la ventanita que tiene Caireta porque se verá como va creciendo esa zona bastante y veréis la estructura de la nueva sala de prensa.
¿Tienes info gráfica/renders/planos del proyecto actual donde viste las diferencias? ¿Puedes subirlo? ¡Gracias!
En el hipotético y factible caso de que tuviera planos del proyecto actual es lógico pensar que no los podría compartir
Pero es bastante diferente lo actual
Entonces podriamos decir con un margen de error pequeño que la "obra macro no prevista" es en el lateral este?
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 22:41
por DavidRG
Ego escribió: Vie, 16 Oct 2020, 22:28
DavidRG escribió: Vie, 16 Oct 2020, 21:38
Ego escribió: Vie, 16 Oct 2020, 20:37
¿Tienes info gráfica/renders/planos del proyecto actual donde viste las diferencias? ¿Puedes subirlo? ¡Gracias!
En el hipotético y factible caso de que tuviera planos del proyecto actual es lógico pensar que no los podría compartir
Pero es bastante diferente lo actual
Pero entiendo que los has visto para afirmarlo de ese modo.
En cuanto a compartir, basta un nick falso y todos tan contentos
Yo el único plano que he logrado, de una charla de un miembro del equipo de diseño del proyecto he conseguido una planta del nivel 5 que sí concuerda con el render que subí ayer, y la charla es de un encuentro sobre tecnología BIM en Malmö en mayo de este año...aunque hay un 2014 bien grande ahí, no sé yo :S
Esas imágenes son del primer proyecto, si te fijas el lateral de Castellana es mucho más grande y el lateral oeste es más pequeño que el actual.
Cuando se modificó el proyecto al actual ese avance hacia Castellana se suprimió y lo que se podía ganar en edificabilidad aumentó por el lado de Padre Damián.
Aunque tuviera un nick falso tampoco lo pondría y siempre lo digo que me encantaría poder contar cosas y todos entenderiais las cosas mejor, al menos las que yo pueda saber, que obviamente no es todo, pero dentro de lo que entiendo que no compromete nada intento ayudar
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 22:45
por DavidRG
Van Der Brus escribió: Vie, 16 Oct 2020, 21:52
DavidRG escribió: Vie, 16 Oct 2020, 21:38
Ego escribió: Vie, 16 Oct 2020, 20:37
¿Tienes info gráfica/renders/planos del proyecto actual donde viste las diferencias? ¿Puedes subirlo? ¡Gracias!
En el hipotético y factible caso de que tuviera planos del proyecto actual es lógico pensar que no los podría compartir
Pero es bastante diferente lo actual
A eso se le llama "poner los dientes largos"
Por cierto, el montaje del atirantado inferior de las cerchas transversales lo veo muy complejo de hacer desde arriba con la grua por estar la misma cercha.
De hecho me sorprende lo rapido que van con la dovela del extremo pero aún nada montado del atirantado inferior
Un saludo jefe!
Pues no se como lo van a hacer, yo también estoy muy espectante de como va a ser el proceso que me parece mucho más interesante de lo que se ha hecho hasta ahora.
Pensaba que los podiums que se están montando en los fondos en el interior serían para montar el tirante entero y subirlo pero después de subí ahí las plataformas elevadoras estoy un poco desconcertado porque no se para que se están usando.
También pensé en que podrían ir unidas a otras piezas con elementos auxiliares y luego separarlas una vez colocadas pero eso me parece mucho más difícil, la verdad es que tengo muuucha curisidad
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 23:03
por Ego
DavidRG escribió: Vie, 16 Oct 2020, 22:41
Ego escribió: Vie, 16 Oct 2020, 22:28
DavidRG escribió: Vie, 16 Oct 2020, 21:38
En el hipotético y factible caso de que tuviera planos del proyecto actual es lógico pensar que no los podría compartir
Pero es bastante diferente lo actual
Pero entiendo que los has visto para afirmarlo de ese modo.
En cuanto a compartir, basta un nick falso y todos tan contentos
Yo el único plano que he logrado, de una charla de un miembro del equipo de diseño del proyecto he conseguido una planta del nivel 5 que sí concuerda con el render que subí ayer, y la charla es de un encuentro sobre tecnología BIM en Malmö en mayo de este año...aunque hay un 2014 bien grande ahí, no sé yo :S
Esas imágenes son del primer proyecto, si te fijas el lateral de Castellana es mucho más grande y el lateral oeste es más pequeño que el actual.
Cuando se modificó el proyecto al actual ese avance hacia Castellana se suprimió y lo que se podía ganar en edificabilidad aumentó por el lado de Padre Damián.
Aunque tuviera un nick falso tampoco lo pondría y siempre lo digo que me encantaría poder contar cosas y todos entenderiais las cosas mejor, al menos las que yo pueda saber, que obviamente no es todo, pero dentro de lo que entiendo que no compromete nada intento ayudar
Sí, ya digo que ese 2014 es muy sospechoso, pero es el único plano que tengo.
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 23:03
por Van Der Brus
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 23:09
por Van Der Brus
DavidRG escribió: Vie, 16 Oct 2020, 22:45
Pues no se como lo van a hacer, yo también estoy muy espectante de como va a ser el proceso que me parece mucho más interesante de lo que se ha hecho hasta ahora.
Pensaba que los podiums que se están montando en los fondos en el interior serían para montar el tirante entero y subirlo pero después de subí ahí las plataformas elevadoras estoy un poco desconcertado porque no se para que se están usando.
También pensé en que podrían ir unidas a otras piezas con elementos auxiliares y luego separarlas una vez colocadas pero eso me parece mucho más difícil, la verdad es que tengo muuucha curisidad
Es cierto que a partir de ahora se va a incrementar bastante el numero de la plantilla de trabajadores?
Yo veo que ahora se hacen mas cosas en muchos mas sitios de manera simultanea, eso me imagino que acarrea un aumento de personal
Re: Actualizaciones de obra
Publicado: Vie, 16 Oct 2020, 23:10
por Van Der Brus
Entiendo que esta parte es la 2º fase del parking publico de solo 2 plantas de profundidad... o ya ahi tiene parte de instalaciones para el club?
