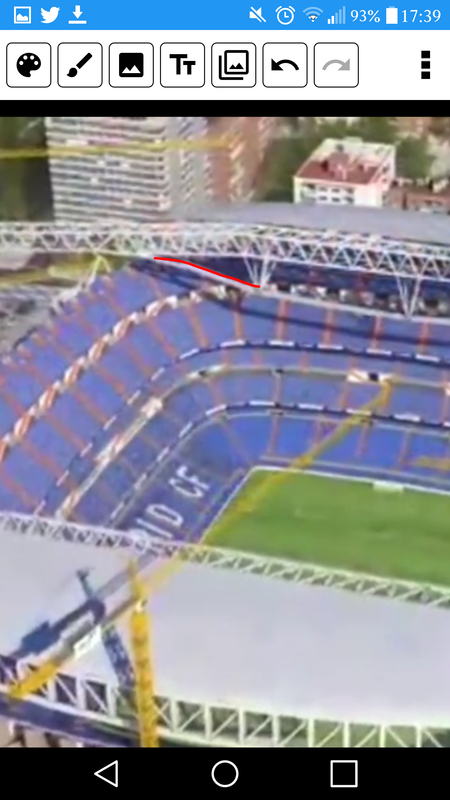

Si, se quiebran. Creo que corresponden a la parte roja en la captura.Butch's watch escribió: Mar, 20 Oct 2020, 17:18Es un efecto óptico, o las vigas se quiebran más o menos a la mitad?Saliminus89 escribió: Mar, 20 Oct 2020, 13:12 En el video de Caireta se ven 2 gigantes tramos, deben medir unos 12 metros +/-, creo que son parte del tirante inferior de la cercha. Creo que es la parte que conecta la parte superior de la cercha a partir de una dovela a la piramide invertida.
Sí, esas piezas son las que has marcado, por eso la curvatura.Saliminus89 escribió: Mar, 20 Oct 2020, 17:29Si, se quiebran. Creo que corresponden a la parte roja en la captura.Butch's watch escribió: Mar, 20 Oct 2020, 17:18Es un efecto óptico, o las vigas se quiebran más o menos a la mitad?Saliminus89 escribió: Mar, 20 Oct 2020, 13:12 En el video de Caireta se ven 2 gigantes tramos, deben medir unos 12 metros +/-, creo que son parte del tirante inferior de la cercha. Creo que es la parte que conecta la parte superior de la cercha a partir de una dovela a la piramide invertida.
Lo de Caireta no tiene nombre!! Con el día de perros que tenemos hoy en Madrid, y ahí está él al pie del cañón.
Para un estadio no es muy funcional porque se tendría que hacer videos especiales para la pantalla 3D y no se podría usar para mas nada, porque pierde todo lo espectacular que es. Para el museo si porque seria videos especiales como hacen en SM Town con sus artistas o un evento en especial.Pol escribió: Dom, 18 Oct 2020, 07:08Correcto gracias , oye ¿ cómo quedaría eso en la fachada del Bernabéu esquina fondo sur ? Ufff sólo de pensarlo lo flipo un rato ..Super Floper proveerásancor26 escribió: Sab, 17 Oct 2020, 20:18Esto es en Corea del Sur es el nuevo edificio de SM Town una compañía de entretenimientosPol escribió: Vie, 16 Oct 2020, 15:10 Pantalla 3D China ..un flipe XD !!
https://youtu.be/JSol63BnSvI
Sacado de Skycreapercity
https://youtu.be/h8BlqU9ipII
https://youtu.be/oYCgyG2rkOM
https://youtu.be/wOejKxMpfa8
https://youtu.be/fQ4eWWTK06w
https://youtu.be/ZzxuftgFuoE
Slds !
Es alucinante el tamaño de esas dos vigas, podemos deducir que son las de cada extremo, por el acertado apunte del quiebro que tienen, con lo que, faltarían dos vigas que unirían las pirámides invertidas de los dos extremos con la central, y esa tiene, a ojo de buen cubero, 30 ml o más!Carlos escribió: Mar, 20 Oct 2020, 18:13Sí, esas piezas son las que has marcado, por eso la curvatura.Saliminus89 escribió: Mar, 20 Oct 2020, 17:29Si, se quiebran. Creo que corresponden a la parte roja en la captura.Butch's watch escribió: Mar, 20 Oct 2020, 17:18
Es un efecto óptico, o las vigas se quiebran más o menos a la mitad?

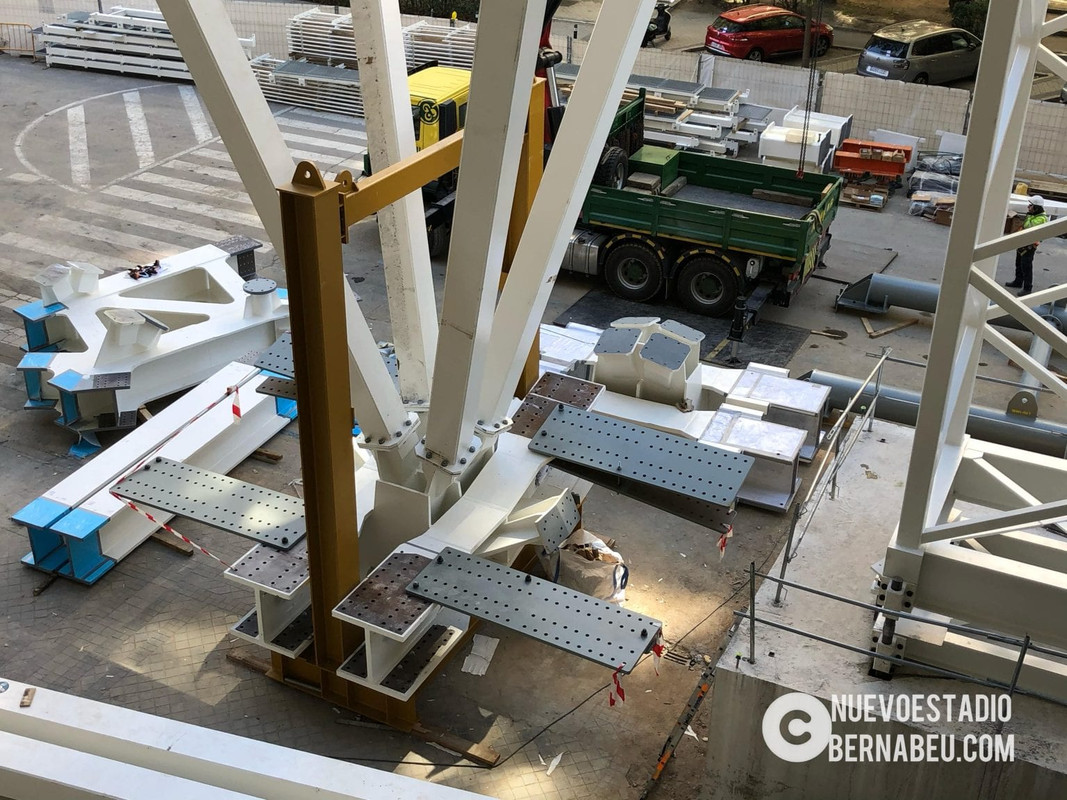

Fijaros que están al lado de un bloque de hormigón de estos que usan en las carreteras como medianas y son tan anchas como la altura del bloque de hormigón. Son enormes!!
Aunque no sea la última versión del proyecto (el de las cerchas) sí que ayuda mucho a hacerse una mejor idea de cómo quedará. Ya sabemos que será diferente, pero este video es una ayuda visual. Aunque los renders existentes son muy buenos (técnicamente mejores), este vídeo tiene ese toque realista que te permite hacerte una idea más próxima a lo que será en realidad.Raúl Carmona escribió: Mar, 20 Oct 2020, 20:55 Hola, no se si alguien lo había visto, lo descubrí hoy. Es una recreación del nuevo Bernabeu tanto del exterior como del interior.
https://www.youtube.com/watch?v=hh44qyE-geY
Es corto pero todo material es bienvenido, para los que no lo hayáis visto, espero lo disfrutéis como yo
yo creo que lo que ha pintado Saliminus89 son las dos, una de cada extremo inferior del cubo que forma la dovela (no se si me habre explicado bien). Quiero decir que lo que parece una barra por debajo de la cercha en realidad son dos.Butch's watch escribió: Mar, 20 Oct 2020, 20:42Es alucinante el tamaño de esas dos vigas, podemos deducir que son las de cada extremo, por el acertado apunte del quiebro que tienen, con lo que, faltarían dos vigas que unirían las pirámides invertidas de los dos extremos con la central, y esa tiene, a ojo de buen cubero, 30 ml o más!Carlos escribió: Mar, 20 Oct 2020, 18:13Sí, esas piezas son las que has marcado, por eso la curvatura.Saliminus89 escribió: Mar, 20 Oct 2020, 17:29
Si, se quiebran. Creo que corresponden a la parte roja en la captura.
Fijaros que están al lado de un bloque de hormigón de estos que usan en las carreteras como medianas y son tan anchas como la altura del bloque de hormigón. Son enormes!!
Muy bonito , lo único que es el proyecto antiguo del atirantado y anillos de compresión y no esta obra de cerchas y torres .Raúl Carmona escribió: Mar, 20 Oct 2020, 20:55 Hola, no se si alguien lo había visto, lo descubrí hoy. Es una recreación del nuevo Bernabeu tanto del exterior como del interior.
https://www.youtube.com/watch?v=hh44qyE-geY
Es corto pero todo material es bienvenido, para los que no lo hayáis visto, espero lo disfrutéis como yo
Efectivamente, esas 2 vigas son las 2 del lado junto a la torre C.enristing escribió: Mar, 20 Oct 2020, 21:07yo creo que lo que ha pintado Saliminus89 son las dos, una de cada extremo inferior del cubo que forma la dovela (no se si me habre explicado bien). Quiero decir que lo que parece una barra por debajo de la cercha en realidad son dos.Butch's watch escribió: Mar, 20 Oct 2020, 20:42Es alucinante el tamaño de esas dos vigas, podemos deducir que son las de cada extremo, por el acertado apunte del quiebro que tienen, con lo que, faltarían dos vigas que unirían las pirámides invertidas de los dos extremos con la central, y esa tiene, a ojo de buen cubero, 30 ml o más!Carlos escribió: Mar, 20 Oct 2020, 18:13
Sí, esas piezas son las que has marcado, por eso la curvatura.
Fijaros que están al lado de un bloque de hormigón de estos que usan en las carreteras como medianas y son tan anchas como la altura del bloque de hormigón. Son enormes!!
Hola, ya, no es el ultimo pero tal como dices es bastante realista el video y cada cosa que veo del interior aunque no vaya a ser asi del todo me emociona y queria compartirlo con todos jejejeHarry escribió: Mar, 20 Oct 2020, 21:07Aunque no sea la última versión del proyecto (el de las cerchas) sí que ayuda mucho a hacerse una mejor idea de cómo quedará. Ya sabemos que será diferente, pero este video es una ayuda visual. Aunque los renders existentes son muy buenos (técnicamente mejores), este vídeo tiene ese toque realista que te permite hacerte una idea más próxima a lo que será en realidad.Raúl Carmona escribió: Mar, 20 Oct 2020, 20:55 Hola, no se si alguien lo había visto, lo descubrí hoy. Es una recreación del nuevo Bernabeu tanto del exterior como del interior.
https://www.youtube.com/watch?v=hh44qyE-geY
Es corto pero todo material es bienvenido, para los que no lo hayáis visto, espero lo disfrutéis como yo
Gracias por el aporte.
Efectivamente, tenéis razón, van las 2 ahí. No se os escapa ningún detalle!! Se supone que las 4 más grandes (2+2), las que irán desde las pirámides invertidas de los extremos a la pirámide central, seran en una sola pieza, no? salU2.Carlos escribió: Mar, 20 Oct 2020, 21:35Efectivamente, esas 2 vigas son las 2 del lado junto a la torre C.enristing escribió: Mar, 20 Oct 2020, 21:07yo creo que lo que ha pintado Saliminus89 son las dos, una de cada extremo inferior del cubo que forma la dovela (no se si me habre explicado bien). Quiero decir que lo que parece una barra por debajo de la cercha en realidad son dos.Butch's watch escribió: Mar, 20 Oct 2020, 20:42
Es alucinante el tamaño de esas dos vigas, podemos deducir que son las de cada extremo, por el acertado apunte del quiebro que tienen, con lo que, faltarían dos vigas que unirían las pirámides invertidas de los dos extremos con la central, y esa tiene, a ojo de buen cubero, 30 ml o más!
El cordón atirantado lleva 2 vigas, no una:
Estoy de acuerdo con cada palabraPablo Nieto escribió: Mar, 20 Oct 2020, 20:34 Sin tener los cálculos no se puede saber, pero... yo creo que la dovela que se está montando para izarse no le genera ningún problema a la cercha transversal.
Esa cercha está dimensionada para soportar la estructura final completa y sin la ayuda de los contrapesos atirantados que tiene actualmente.
Yo creo que una única dovela transversal (o dos por cercha) no le genera ninguna carga que no pueda soportar, incluso sin el atirantado.
Y con la sección cuadrada de 6x6 m que tiene (y además yendo esa dovela apoyada sobre un soporte en su otro extremo) tampoco es un momento de vuelco ni de torsión que parezca le pueda generar problemas.
La impresión visual, junto con el hecho de que se esté montando ya, con la escasez de espacio de trabajo que hay, creo que hacen fácil imaginar que está previsto instalarla inmediatamente y no dentro de semanas y que esto está considerado en los cálculos estructurales de la cubierta en su fase de montaje.
Es más, creo que esas dos dovelas en cada cercha son fundamentales para arriostrarlas a los fondos en previsión de los esfuerzos en sentido contrario que le van a generar el trasiego de las cerchas lo longitudinales cuando se izen desde Castellana.
Son solo unas ideas, como digo sin saber el detalle del proyecto y sus cálculos
Creo que Saliminus89 tiene razón, si las vigas fuesen en la posición que las vemos, encajarían en I con la base de la pirámide, pero creo, según el vídeo, que esa no es su posición final, están así apoyadas en el suelo por una cuestión de estabilidad, en plano, quiero decir, pero si nos fijamos en el vídeo, para que el quiebro encaje con el de las vigas, a éstas hay que hacerles un giro de 90°, y entonces, de ser así, se termina convirtiéndo en una H. Más misterios!!!Urdan escribió: Mar, 20 Oct 2020, 23:56 Claro, porque va de I a I. EsE quiebro que se aprecia en la viga creo que es para pasar de ancho de la viga a la pieza bajo la pirámide invertida, donde las dos vigas del arco inferior se juntan.

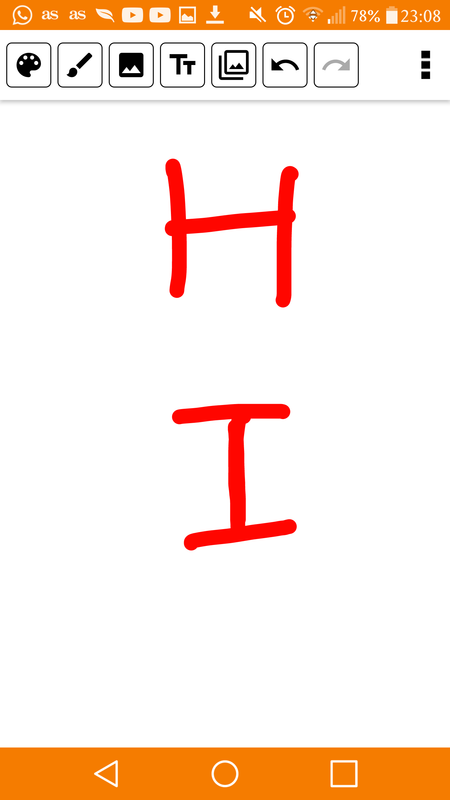

Esto me deja confundido. Las dovelas de la parte superior de la cercha se acoplan en forma de "H", mientras parece que todo lo que va en el tirante inferior se acopla en forma de "I".Butch's watch escribió: Mié, 21 Oct 2020, 07:38Creo que Saliminus89 tiene razón, si las vigas fuesen en la posición que las vemos, encajarían en I con la base de la pirámide, pero creo, según el vídeo, que esa no es su posición final, están así apoyadas en el suelo por una cuestión de estabilidad, en plano, quiero decir, pero si nos fijamos en el vídeo, para que el quiebro encaje con el de las vigas, a éstas hay que hacerles un giro de 90°, y entonces, de ser así, se termina convirtiéndo en una H. Más misterios!!!Urdan escribió: Mar, 20 Oct 2020, 23:56 Claro, porque va de I a I. EsE quiebro que se aprecia en la viga creo que es para pasar de ancho de la viga a la pieza bajo la pirámide invertida, donde las dos vigas del arco inferior se juntan.
