Entonces cuando pensábamos que las dos bivalvas y las dos pantalladoras estaban trabajando en la cueva del césped retráctil,lo estaban haciendo en el refuerzo del túnel de ADIF ?
Porque pone que aún quedan 4 meses más de trabajo en eso...

Hola. Si no estoy equivocado el túnel de adif pasa junto al lateral este. Por lo cual las cucharas están para la cueva. En el este me pareció ver alguna excavadora y material para pilotes que creo que son los que van a reforzar el túnel.

Entiendo compañero ,pero como en el vídeo de NEB habla de que se está trabajando para ello con 2 pantalladoras,2 bivalvas, pilotadoras y demás ,entiendo que se refiere a eso...

[nuevobernabeu]

Buenas noches .

Entonces cuando pensábamos que las dos bivalvas y las dos pantalladoras estaban trabajando en la cueva del césped retráctil,lo estaban haciendo en el refuerzo del túnel de ADIF ?
Porque pone que aún quedan 4 meses más de trabajo en eso...

en el video dice "actuacion en el terreno de juego y no se que del tunel ADIF" y ha escrito el listado de la maquinaria que estan haciendo estas actuaciones asi en general, lo de las bivalvas, y pantalladoras son de la cueva

Correcto compañero, así es. Las pantalladoras y las bibalvas están en otras labores que no son el túnel de ADIF.

[nuevobernabeu]

Un par de aportaciones para vuestras cábalas:

1) Se está trabajando de manera simultánea no con una, ni con dos, sino con tres cerchas longitudinales. La cercha número 1 está terminada para maniobras de izado mientras que la 2 se está ensamblando para posteriormente ser ripeada a zona de la cercha 1. La cercha número 3 se ha mandado fabricar y se empiezan a recibir ya las piezas por lo que se espera ganar tiempo en toda la actuación de arriostramiento de cubierta este la cual se está retrasando un pelín por la viga este que a su vez está entorpeciendo el desmontaje de los torreones los cuales hay que fulminar.

2) MUY MUY VITAL E IMPORTANTE para la estabilidad de todo el conjunto de la obra. Se procederá a reforzar el túnel de ADIF durante los próximos 4 meses. Lo vamos a llevar a cabo a través de la grada baja este (zona que se ve en las fotos con cintas bicolores) por el conducto de ventilación que hay debajo del estadio y en horarios sin tráfico ferroviario. Será una actuación muy delicada y que permitirá estabilizar el futuro terreno de juego y los movimientos de gradas en reconstrucción que se hará en el lateral este.

El túnel de las narices... Ya lo podrían haber desviado 50 metros cuando lo proyectaron. Ignoro si durante el proceso el Madrid tuvo voz y voto, al pasar bajo su propiedad.

Has cumplido con tu palabra: ahora, tras un periodo en el que no se apreciaban avances y PARECÍA que no se avanzaba, se empieza ver rock'n roll del bueno en la obra.

Y por cierto: recordarte que hace un año dijiste que en breve se sabrían cosas de una obra macro no proyectada ... ¿No nos vas a dar una pildorita? un saludo, crack.

Pero si es que esta obra es heavy metal!!!!! la impaciencia mata pero es acojonante la que hay aquí montada y esto es ahora mismo un juego de niños para lo que se viene.

[Pablete2]

Un par de aportaciones para vuestras cábalas:

1) Se está trabajando de manera simultánea no con una, ni con dos, sino con tres cerchas longitudinales. La cercha número 1 está terminada para maniobras de izado mientras que la 2 se está ensamblando para posteriormente ser ripeada a zona de la cercha 1. La cercha número 3 se ha mandado fabricar y se empiezan a recibir ya las piezas por lo que se espera ganar tiempo en toda la actuación de arriostramiento de cubierta este la cual se está retrasando un pelín por la viga este que a su vez está entorpeciendo el desmontaje de los torreones los cuales hay que fulminar.

2) MUY MUY VITAL E IMPORTANTE para la estabilidad de todo el conjunto de la obra. Se procederá a reforzar el túnel de ADIF durante los próximos 4 meses. Lo vamos a llevar a cabo a través de la grada baja este (zona que se ve en las fotos con cintas bicolores) por el conducto de ventilación que hay debajo del estadio y en horarios sin tráfico ferroviario. Será una actuación muy delicada y que permitirá estabilizar el futuro terreno de juego y los movimientos de gradas en reconstrucción que se hará en el lateral este.

El túnel de las narices... Ya lo podrían haber desviado 50 metros cuando lo proyectaron. Ignoro si durante el proceso el Madrid tuvo voz y voto, al pasar bajo su propiedad.

Has cumplido con tu palabra: ahora, tras un periodo en el que no se apreciaban avances y PARECÍA que no se avanzaba, se empieza ver rock'n roll del bueno en la obra.

Y por cierto: recordarte que hace un año dijiste que en breve se sabrían cosas de una obra macro no proyectada ... ¿No nos vas a dar una pildorita? un saludo, crack.

Pero si es que esta obra es heavy metal!!!!! la impaciencia mata pero es acojonante la que hay aquí montada y esto es ahora mismo un juego de niños para lo que se viene.

Buenos dias NEB,

A raíz de la gran novedad que nos has traído del tunel de ADIF, me gustaría saber si algún día nos traerías, aunque sea solo de forma escrita y sin fotos, todas esas modificaciones y obras que se están realizando bajo el campo y las gradas y que no podemos ver. Gracias!!

[JBA madridista]

Pero si es que esta obra es heavy metal!!!!! la impaciencia mata pero es acojonante la que hay aquí montada y esto es ahora mismo un juego de niños para lo que se viene.

Tu vídeo de hoy me ha dejado picueto y ojiplático perdido. Esta obra es alucinante.

Por cierto y para quien me sepa contestar: ¿cómo se anclan horizontalmente los muros pantalla al terreno? Quiero decir, aparte del cimentado (la cantidad X de metros que estos entren en el suelo por debajo de la cota que se ha de vaciar posteriormente), ¿Hay algún tipo de sujeción sobre el terreno que ha de quedar hacia los lados exteriores una vez se haga el vaciado, o toda la presión de dicho terreno la soporta la propia cimentación del muro-pantalla?

Supongo también que el hecho de que esta cueva no vaya a consistir "simplemente" en dos largos muros-pantalla paralelos, sino en cuatro, con otros dos muros haciendo de lados cortos y cerrando un rectángulo de muros-pantalla, es ya por sí mismo anclaje estructural suficiente. Pero bueno, por preguntar...

Un saludo.

[jarosan]

Pero si es que esta obra es heavy metal!!!!! la impaciencia mata pero es acojonante la que hay aquí montada y esto es ahora mismo un juego de niños para lo que se viene.

Tu vídeo de hoy me ha dejado picueto y ojiplático perdido. Esta obra es alucinante.

Por cierto y para quien me sepa contestar: ¿cómo se anclan horizontalmente los muros pantalla al terreno? Quiero decir, aparte del cimentado (la cantidad X de metros que estos entren en el suelo por debajo de la cota que se ha de vaciar posteriormente), ¿Hay algún tipo de sujeción sobre el terreno que ha de quedar hacia los lados exteriores una vez se haga el vaciado, o toda la presión de dicho terreno la soporta la propia cimentación del muro-pantalla?

Supongo también que el hecho de que esta cueva no vaya a consistir "simplemente" en dos largos muros-pantalla paralelos, sino en cuatro, con otros dos muros haciendo de lados cortos y cerrando un rectángulo de muros-pantalla, es ya por sí mismo anclaje estructural suficiente. Pero bueno, por preguntar...

Un saludo.

Buenos días. Esto es un detalle de anclaje lateral de muro pantalla al terreno.



Y en esta foto se pueden apreciar en los muros pantalla del nuevo aparcamiento. En la "cueva", además de los muros cortos de cierre, llevará seguro muchos anclajes de estos.



Un saludo.

[JBA madridista]

Buenos días. Esto es un detalle de anclaje lateral de muro pantalla al terreno.

Vale, muchísimas gracias. Me queda claro ahora.

No deja de ser "más o menos" como los tacos que ponemos en cualquier pared para colgar el marco con la foto del perro, pero a lo bestia.

[froilo]

Pero si es que esta obra es heavy metal!!!!! la impaciencia mata pero es acojonante la que hay aquí montada y esto es ahora mismo un juego de niños para lo que se viene.

Tu vídeo de hoy me ha dejado picueto y ojiplático perdido. Esta obra es alucinante.

Por cierto y para quien me sepa contestar: ¿cómo se anclan horizontalmente los muros pantalla al terreno? Quiero decir, aparte del cimentado (la cantidad X de metros que estos entren en el suelo por debajo de la cota que se ha de vaciar posteriormente), ¿Hay algún tipo de sujeción sobre el terreno que ha de quedar hacia los lados exteriores una vez se haga el vaciado, o toda la presión de dicho terreno la soporta la propia cimentación del muro-pantalla?

Supongo también que el hecho de que esta cueva no vaya a consistir "simplemente" en dos largos muros-pantalla paralelos, sino en cuatro, con otros dos muros haciendo de lados cortos y cerrando un rectángulo de muros-pantalla, es ya por sí mismo anclaje estructural suficiente. Pero bueno, por preguntar...

Un saludo.

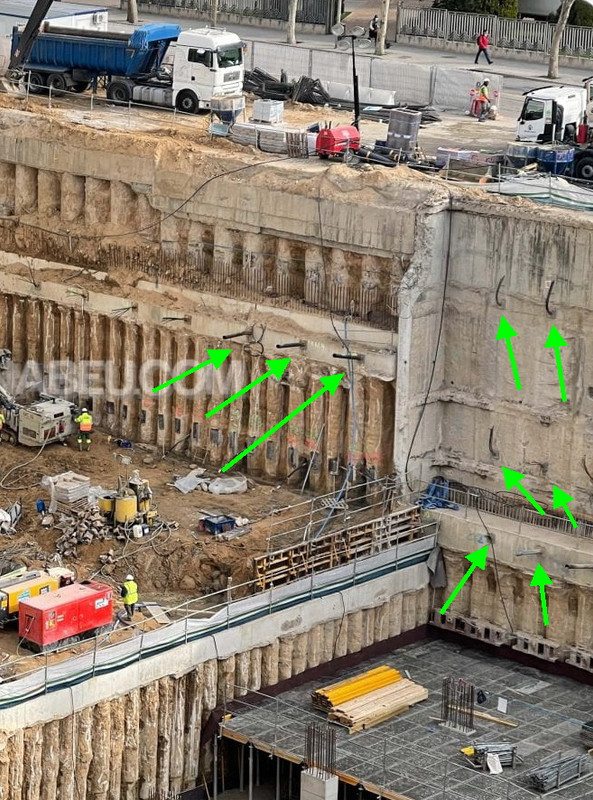

Buenos días. Esto es un detalle de anclaje lateral de muro pantalla al terreno.



Y en esta foto se pueden apreciar en los muros pantalla del nuevo aparcamiento.



Un saludo.

Entiendo que por la longitud y la profundidad se harán al menos dos lineas de anclajes, a medida que se vaya excavando, y probablemente se arriostren las vigas cadena para aseguran el primer tramo de excavación.

[JBA madridista]

Entiendo que por la longitud y la profundidad se harán al menos dos lineas de anclajes, a medida que se vaya excavando, y probablemente se arriostren las vigas cadena para aseguran el primer tramo de excavación.

Si arriostran como dices va a ser un espectáculo (todavía más) grandioso el ver cómo van sacando la tierra y conformando así la cueva.

[froilo]

Entiendo que por la longitud y la profundidad se harán al menos dos lineas de anclajes, a medida que se vaya excavando, y probablemente se arriostren las vigas cadena para aseguran el primer tramo de excavación.

Si arriostran como dices va a ser un espectáculo (todavía más) grandioso el ver cómo van sacando la tierra y conformando así la cueva.

No cabe duda que si arriostran se incorpora una dificultad añadida a la excavación. También pueden arriostrar en las esquinas para reducir la luz de las pantallas y anclar el resto de la viga cadena (que será lo más probable). Lo iremos viendo.

[JBA madridista]

Ojito a las fotos que nos trae hoy el jefe:
https://www.nuevoestadiobernabeu.com/so ... arzo-2021/

[RMCF]

.

[JBA madridista]

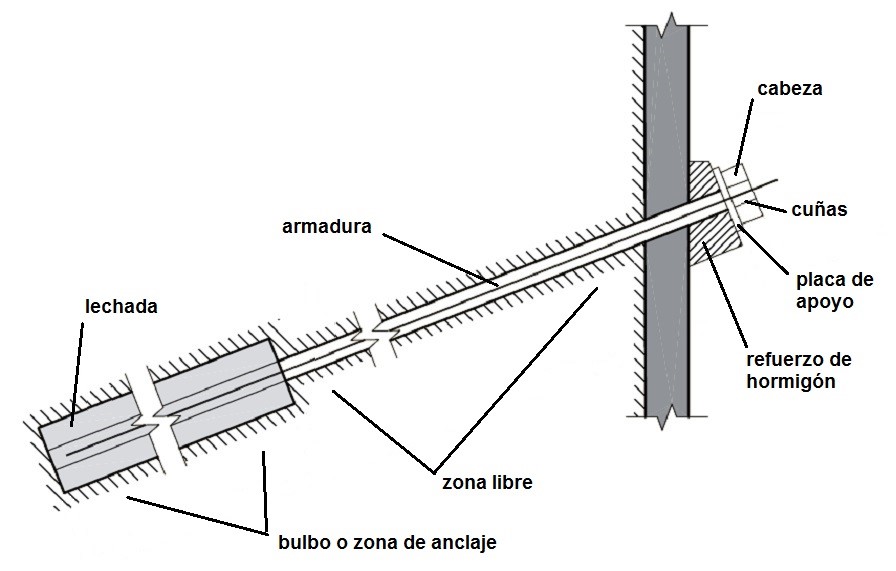

Los muros pantalla son estables por cada metro lineal, debido al empotramiento del pie de la pantalla en el terreno y la flexión del propio muro. Los anclajes reducen los momentos y permiten menos armado de acero del muro. Las vigas cadena en la parte superior del muro o vigas de atado entre anclajes son muy buenas prácticas constructivas, más que algo necesario estructuralmente (en la mayoría de los casos).
Los apuntalamientos y acodalamientos provisionales aseguran la excavación en el tiempo que el hormigón alcanza toda su resistencia o se ejecutan los apoyos definitivos o anclajes.
Cada pantalla es un mundo, ya que en el trasdos, puede pasar de todo en cuanto a sobrecargas, diferencias en el terreno, acumulaciones de agua...
En el Bernabéu hay de todo!!

Me dicen a mí hace un par de años que iba a estar interesado por las técnicas constructivas de un muro pantalla y me habría entrado la risa.

Y eso también es el p_to Real Madrid, señores. Nuestro Madrid.

[Spainfirst8]

Vídeo Viajar es lo mío: https://youtu.be/N9-u4wW881E

[Harry8]

Buenas tardes .

Alguien sabe el motivo por el que se están quitando los cilindros exteriores ??
(los que tienen escaleras en su interior)

No afectarían a nada a la piel exterior y seguirán ayudando al desalojo/entrada de gente en el interior del estadio .

Un saludo !

[Ego]

Buenas tardes .

Alguien sabe el motivo por el que se están quitando los cilindros exteriores ??
(los que tienen escaleras en su interior)

No afectarían a nada a la piel exterior y seguirán ayudando al desalojo/entrada de gente en el interior del estadio .

Un saludo !

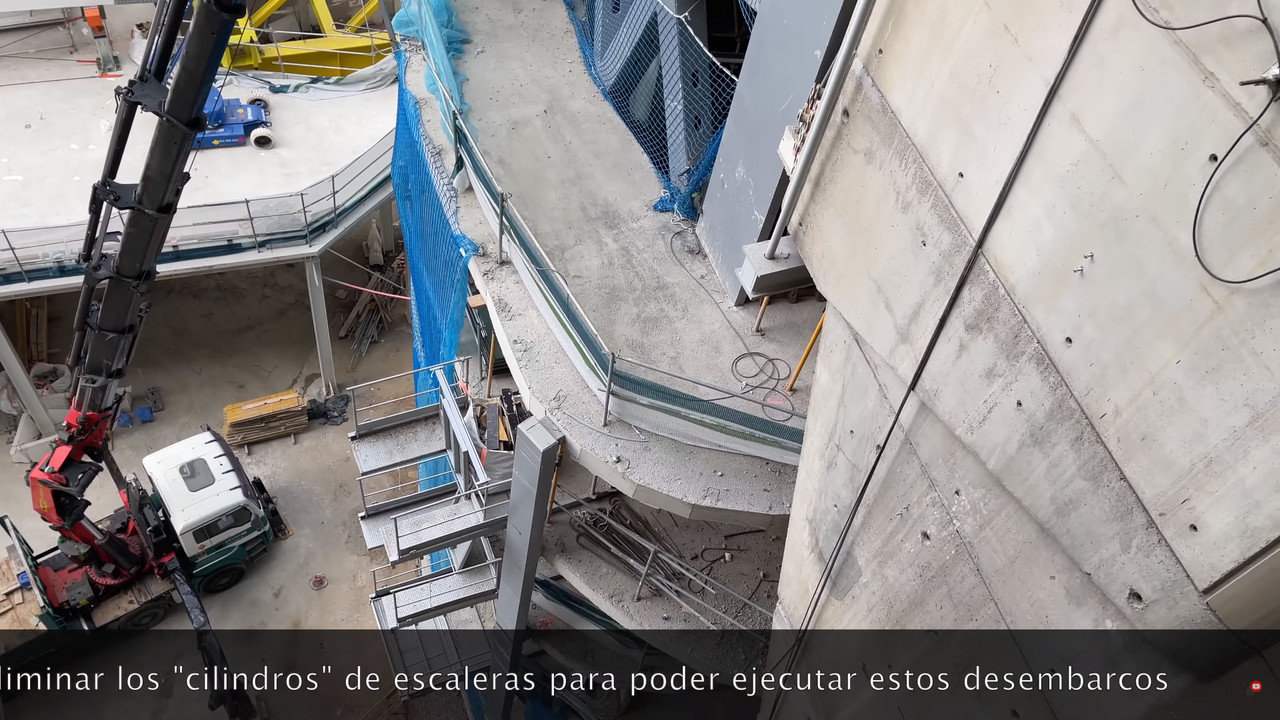

Por lo visto sí afectan a los desembarcos en alguna de las plantas desde las nuevas torres, lo comenta NEB en su último vídeo...

[Malandrinn]

Buenas tardes .

Alguien sabe el motivo por el que se están quitando los cilindros exteriores ??
(los que tienen escaleras en su interior)

No afectarían a nada a la piel exterior y seguirán ayudando al desalojo/entrada de gente en el interior del estadio .

Un saludo !

Por lo visto sí afectan a los desembarcos en alguna de las plantas desde las nuevas torres.

los que estan mas cerca de las nuevas torres seran retiradas porque estan de por medio con las rampas conexiones al estadio de las torres, y los demas cilindros se quedan ya que se usan para evacuacion y tal

[Harry8]

Buenas tardes .

Alguien sabe el motivo por el que se están quitando los cilindros exteriores ??
(los que tienen escaleras en su interior)

No afectarían a nada a la piel exterior y seguirán ayudando al desalojo/entrada de gente en el interior del estadio .

Un saludo !

Por lo visto sí afectan a los desembarcos en alguna de las plantas desde las nuevas torres.

los que estan mas cerca de las nuevas torres seran retiradas porque estan de por medio con las rampas conexiones al estadio de las torres, y los demas cilindros se quedan ya que se usan para evacuacion y tal

Ah, de acuerdo, entonces no se quitan todos, ahora me queda mucho mas claro.
es que no le encontraba el sentido al hecho de quitarlos...
Gracias.

[Ego]

Por lo visto sí afectan a los desembarcos en alguna de las plantas desde las nuevas torres.

los que estan mas cerca de las nuevas torres seran retiradas porque estan de por medio con las rampas conexiones al estadio de las torres, y los demas cilindros se quedan ya que se usan para evacuacion y tal

Ah, de acuerdo, entonces no se quitan todos, ahora me queda mucho mas claro.
es que no le encontraba el sentido al hecho de quitarlos...
Gracias.

Eliminar no, pero remodelar quizás sí, sobre todo si atendemos a los renders del proyecto original...

[Harry]

los que estan mas cerca de las nuevas torres seran retiradas porque estan de por medio con las rampas conexiones al estadio de las torres, y los demas cilindros se quedan ya que se usan para evacuacion y tal

Ah, de acuerdo, entonces no se quitan todos, ahora me queda mucho mas claro.
es que no le encontraba el sentido al hecho de quitarlos...
Gracias.

Eliminar no, pero remodelar quizás sí, sobre todo si atendemos a los renders del proyecto origina...

Quedarían mejor abiertos -si es que se técnicamente se puede. Quedaría mas diáfano y además permitiría apreciar la reforma.
