Actualizaciones de obra

[antonio morales]

Estamos ya tan habituados a corrincheo de diario de los youtubers, que cuando falta uno, se le echa de menos. Hace casi un mes que Arancha Rodriguez ha desaparecido del día a día de las obras del estadio, algo que me deja preocupado. Alguien tiene noticias de ella o estará de vacaciones ?????

[Pol]

Estamos ya tan habituados a corrincheo de diario de los youtubers, que cuando falta uno, se le echa de menos. Hace casi un mes que Arancha Rodriguez ha desaparecido del día a día de las obras del estadio, algo que me deja preocupado. Alguien tiene noticias de ella o estará de vacaciones ?????

Sin noticias pero terminó la liga femenina jeje y estará de vacaciones ,le pega a muchos palos y eso es trabajo al final , le debe de ir muy bien .

[Pol]

A petición de Sitohazard, y sin que esto sirva para desviar atención sobre el tema principal que es el de las actualizaciones de obra, y puesto que los que en su día colgué en el apartado de acabados nuevo estadio, ya no pueden verse la mayoría, os adjunto otros diseños que se me ocurrieron para las zonas de entre primer y segundo anfiteatros, para poder hacerse una ligera idea de como podrían quedar después de ocultar convenientemente las escaleras de acceso, siendo la primera tal como esta actualmente, la siguiente como quedarían de las múltiples posibilidades que fuera posible implementar (imágenes de jugadores leyenda combinadas con el escudo, fotos clásicas del estadio, de las copas de Europa, etc etc)

Un saludo y HalaMadrid!!!

Es una pasada en cuanto a lo estético, pero desde el punto de vista de la seguridad es un quebradero de cabeza. Con la configuración actual desde cualquier cámara que enfoque en esa dirección se ve cualquier posible incidencia como una caída, una aglomeración, un tumulto, una pelea... con la nueva configuración obliga a poner prácticamente una cámara exclusiva para cada escalera (y gente que la atienda o software que la supervise con I.A.), por si ya hubiese pocas actualmente.

Imaginaos el estrés de supervisar la evacuación de emergencia del estadio con docenas de puntos "ciegos" a primera vista. Imaginad esta vista sin visión directa de las escaleras en plena evacuación:

Quizá con algún vidrio ligeramente esmerilado en lugar de un material opaco valdría, pero claro, se pierde el efecto estético de tapar las escaleras. De hecho en la imagen de Lomarce se ven algunas escaleras así...

Y creo que lo mismo pasa con el denostado color naranja de las escaleras; creo que es muy acertado que visualmente sea muy evidente el circuito de evacuación. Si no vas por un tramo naranja, es que te has equivocado. Recordemos que el Bernabeu ya fue en su momento (hace casi 20 años) objeto de desalojo de más de 70.000 personas en pocos minutos (y no fue un "simulacro") y este tipo de cosas ayudan.

Solo aclarar que salimos súper relajados todos sin prisa ninguna y fue ETA no era broma ,un coche pegado a la Torre Europa de Nacho Bernabéu...en los bajos de la torre
No creo que los pasillos tuvieran nada que ver , pero tampoco hubo apagón ni nada parecido , simplemente evacuación ,muy exitosa y casi récord decían ..
Que tiempos joder ...

[Breitner]

Creo que unos asientos más oscuros ya sean azul o morado y unos pasillos gris claro pueden ser igual de eficientes en cuanto al tema de evacuación, o inversamente, quiero decir asientos blancos mas pasillos oscuros. También pueden colocarse señales luminicas en los peldaños, no se yo creo que pueden adaptarse muchas medidas sin tener que recurrir a ese color naranja.

Y si, parece que se cargan esas porciones de hormigón para conseguir más espacios, tal como aparece en los renders de interiores que hemos visto desde el principio, va a notarse gratamente esa ganancia.

[fbetes]

Nueva actualización fotográfica de NEB:
https://www.nuevoestadiobernabeu.com/so ... ulio-2021/

Pregunta, ¿la fase 2 del parking tiene que subir algún nivel más, o lo que queda ya es solamente el nuevo edificio?

Y otra más que hago, ¿es de esperar que la zona de palcos Vip esté también terminada para septiembre, o se va a interrumpir su comercialización hasta más adelante (con la consiguiente merma de ingresos)?

[JBA madridista]

De la actualización que nos ha subido el jefe me quedo con esta imagen, porque me plantea una duda/curiosidad que seguro alguno sabéis responderme: ¿qué pueden ser esas placas de acero colocadas estrategicamente entre tanta ferralla?


Un saludo.

[Spainfirst8]

Vídeo Viajar es lo Mío: https://youtu.be/PACYn-d-CJQ

[Spainfirst8]

De la actualización que nos ha subido el jefe me quedo con esta imagen, porque me plantea una duda/curiosidad que seguro alguno sabéis responderme: ¿qué pueden ser esas placas de acero colocadas estrategicamente entre tanta ferralla?


Un saludo.

Debe ser parte del sistema del césped retráctil, unos raíles como en el campo del Tottenham

[Spainfirst8]

Vídeo Nave del Madridismo (césped retráctil): https://youtu.be/CceUMHdFtp0

[Spainfirst8]

Vídeo Real Madrid fanátic: https://youtu.be/l1e4z0XEJ_M

[alvarokceres]

Buena a todos.

En los últimos videos de Caireta y FanáticosRM se ha hecho referencia a los elementos lineales que se están encofrado en la zona norte del nuevo césped. Caireta dice que son los nuevos carriles (y ojo que han dedicado una entrada en as.com sobre ello, en fin) y Edu, de FanaticosRM comenta que son vigas de refuerzo de la losa. La cosa es que en el último vídeo de FanaticosRM he visto un detallito que creo que merece ser comentado por aquí y arrojaría luz sobre que podría ser lo que están construyendo por allí.



Como se ven en el par de capturas que he sacado del video, se aprecia una pieza metálica de gran tamaño y sección poligonal, con una especie de plancha vertical en la parte de arriba. Diría que estoy seguro de que eso es un colector del sistema de recogida de aguas (pluviales y riego del césped), en concreto, una solución idéntica a la de esta foto:

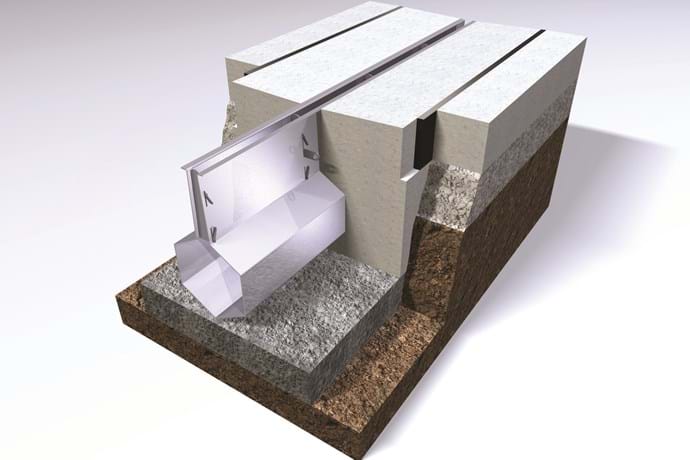

Este colector no es mas que un canal lineal de recogida de agua en lámina libre, compuesto por la pieza superior (que hace de ranura por la que se cuela el agua en la superficie) y la sección poligonal, que conduce finalmente el agua hasta el siguiente colector o pozo. Se aprecia además un armado exterior, que se dispone para proteger a la pieza, ya que, como es evidente, el colector se embeberá en el dado de hormigón que definen las encofrados ya situados.

Hasta aquí lo que a mi me parece evidente que esta pasando. Lo que sigue ya es pura especulación e intuición personal.

Me encaja completamente que, antes de ejecutar la losa que cubra todo el césped (con carriles incluidos) se encarguen de ejecutar el sistema de drenaje. Así, en los próximos días podríamos ver como hormigonan dichos dados. Seguidamente, diría que echarían el hormigón de limpieza en la zona entre colectores y, posteriormente, colocarán el armado para la losa y, así, por bandas, ir hormigonando toda la superficie (ya no haría falta ni encofrado para la losa).

No creo que esto sean vigas de refuerzo (como dice Edu, de FanaticosRM) por varios motivos: una losa armada de 30-40 cm, de por sí, puede aguantar lo que le eches, sin necesidad de vigas de refuerzo. Además se pueden plantear otras alternativas sin vigas (Ej: hormigón con fibras). Además no veo "demasiado armada" esa viga y dado que esta el colector en todo el medio, no lo veo, las cosas como son. La idea de que haya más vigas en el sentido perpendicular tampoco lo veo, porque se verían "cortadas" por el propio colector.

Ya para rizar el rizo, fijaos que hay un pozo de grandes dimensiones en la zona del fondo norte. Me da la sensación de que de ahí saldrá un colector principal en dirección longitudinal que recoja todo el agua proveniente de estos colectores transversales. Me inclino por esta idea porque veo que justo coincide la longitud que tienen los actuales colectores con el "futuro colector longitudinal". De ser así, al otro lado habría que colocar más colectores hasta el actual foso (ver imagen).



En fin, que me he puesto a teclear y me he calentado. Reitero, sobre todo la última parte ya es pura especulación y opinión, pero de que esto es el sistema de drenaje lo veo clarísimo. En su momento deslicé la idea de que la viga de coronación del foso era similar a las de los sistemas de varada Shiplift y parece que fui bien encaminado y ha tenido gran aceptación por aquí. Espero esta vez no haberme venido arriba demasiado.

Un saludo a todos y muchas gracias a los youtubers Caireta y FanaticosRM, que son unos cracks y seguro que leen esto!

[Sirenon]

Buena a todos.

En los últimos videos de Caireta y FanáticosRM se ha hecho referencia a los elementos lineales que se están encofrado en la zona norte del nuevo césped. Caireta dice que son los nuevos carriles (y ojo que han dedicado una entrada en as.com sobre ello, en fin) y Edu, de FanaticosRM comenta que son vigas de refuerzo de la losa. La cosa es que en el último vídeo de FanaticosRM he visto un detallito que creo que merece ser comentado por aquí y arrojaría luz sobre que podría ser lo que están construyendo por allí.



Como se ven en el par de capturas que he sacado del video, se aprecia una pieza metálica de gran tamaño y sección poligonal, con una especie de plancha vertical en la parte de arriba. Diría que estoy seguro de que eso es un colector del sistema de recogida de aguas (pluviales y riego del césped), en concreto, una solución idéntica a la de esta foto:



Este colector no es mas que un canal lineal de recogida de agua en lámina libre, compuesto por la pieza superior (que hace de ranura por la que se cuela el agua en la superficie) y la sección poligonal, que conduce finalmente el agua hasta el siguiente colector o pozo. Se aprecia además un armado exterior, que se dispone para proteger a la pieza, ya que, como es evidente, el colector se embeberá en el dado de hormigón que definen las encofrados ya situados.

Hasta aquí lo que a mi me parece evidente que esta pasando. Lo que sigue ya es pura especulación e intuición personal.

Me encaja completamente que, antes de ejecutar la losa que cubra todo el césped (con carriles incluidos) se encarguen de ejecutar el sistema de drenaje. Así, en los próximos días podríamos ver como hormigonan dichos dados. Seguidamente, diría que echarían el hormigón de limpieza en la zona entre colectores y, posteriormente, colocarán el armado para la losa y, así, por bandas, ir hormigonando toda la superficie (ya no haría falta ni encofrado para la losa).

No creo que esto sean vigas de refuerzo (como dice Edu, de FanaticosRM) por varios motivos: una losa armada de 30-40 cm, de por sí, puede aguantar lo que le eches, sin necesidad de vigas de refuerzo. Además se pueden plantear otras alternativas sin vigas (Ej: hormigón con fibras). Además no veo "demasiado armada" esa viga y dado que esta el colector en todo el medio, no lo veo, las cosas como son. La idea de que haya más vigas en el sentido perpendicular tampoco lo veo, porque se verían "cortadas" por el propio colector.

Ya para rizar el rizo, fijaos que hay un pozo de grandes dimensiones en la zona del fondo norte. Me da la sensación de que de ahí saldrá un colector principal en dirección longitudinal que recoja todo el agua proveniente de estos colectores transversales. Me inclino por esta idea porque veo que justo coincide la longitud que tienen los actuales colectores con el "futuro colector longitudinal". De ser así, al otro lado habría que colocar más colectores hasta el actual foso (ver imagen).



En fin, que me he puesto a teclear y me he calentado. Reitero, sobre todo la última parte ya es pura especulación y opinión, pero de que esto es el sistema de drenaje lo veo clarísimo. En su momento deslicé la idea de que la viga de coronación del foso era similar a las de los sistemas de varada Shiplift y parece que fui bien encaminado y ha tenido gran aceptación por aquí. Espero esta vez no haberme venido arriba demasiado.

Un saludo a todos y muchas gracias a los youtubers Caireta y FanaticosRM, que son unos cracks y seguro que leen esto!

Que buena aportación, gracias

[Harry8]

Buena a todos.

En los últimos videos de Caireta y FanáticosRM se ha hecho referencia a los elementos lineales que se están encofrado en la zona norte del nuevo césped. Caireta dice que son los nuevos carriles (y ojo que han dedicado una entrada en as.com sobre ello, en fin) y Edu, de FanaticosRM comenta que son vigas de refuerzo de la losa. La cosa es que en el último vídeo de FanaticosRM he visto un detallito que creo que merece ser comentado por aquí y arrojaría luz sobre que podría ser lo que están construyendo por allí.



Como se ven en el par de capturas que he sacado del video, se aprecia una pieza metálica de gran tamaño y sección poligonal, con una especie de plancha vertical en la parte de arriba. Diría que estoy seguro de que eso es un colector del sistema de recogida de aguas (pluviales y riego del césped), en concreto, una solución idéntica a la de esta foto:



Este colector no es mas que un canal lineal de recogida de agua en lámina libre, compuesto por la pieza superior (que hace de ranura por la que se cuela el agua en la superficie) y la sección poligonal, que conduce finalmente el agua hasta el siguiente colector o pozo. Se aprecia además un armado exterior, que se dispone para proteger a la pieza, ya que, como es evidente, el colector se embeberá en el dado de hormigón que definen las encofrados ya situados.

Hasta aquí lo que a mi me parece evidente que esta pasando. Lo que sigue ya es pura especulación e intuición personal.

Me encaja completamente que, antes de ejecutar la losa que cubra todo el césped (con carriles incluidos) se encarguen de ejecutar el sistema de drenaje. Así, en los próximos días podríamos ver como hormigonan dichos dados. Seguidamente, diría que echarían el hormigón de limpieza en la zona entre colectores y, posteriormente, colocarán el armado para la losa y, así, por bandas, ir hormigonando toda la superficie (ya no haría falta ni encofrado para la losa).

No creo que esto sean vigas de refuerzo (como dice Edu, de FanaticosRM) por varios motivos: una losa armada de 30-40 cm, de por sí, puede aguantar lo que le eches, sin necesidad de vigas de refuerzo. Además se pueden plantear otras alternativas sin vigas (Ej: hormigón con fibras). Además no veo "demasiado armada" esa viga y dado que esta el colector en todo el medio, no lo veo, las cosas como son. La idea de que haya más vigas en el sentido perpendicular tampoco lo veo, porque se verían "cortadas" por el propio colector.

Ya para rizar el rizo, fijaos que hay un pozo de grandes dimensiones en la zona del fondo norte. Me da la sensación de que de ahí saldrá un colector principal en dirección longitudinal que recoja todo el agua proveniente de estos colectores transversales. Me inclino por esta idea porque veo que justo coincide la longitud que tienen los actuales colectores con el "futuro colector longitudinal". De ser así, al otro lado habría que colocar más colectores hasta el actual foso (ver imagen).



En fin, que me he puesto a teclear y me he calentado. Reitero, sobre todo la última parte ya es pura especulación y opinión, pero de que esto es el sistema de drenaje lo veo clarísimo. En su momento deslicé la idea de que la viga de coronación del foso era similar a las de los sistemas de varada Shiplift y parece que fui bien encaminado y ha tenido gran aceptación por aquí. Espero esta vez no haberme venido arriba demasiado.

Un saludo a todos y muchas gracias a los youtubers Caireta y FanaticosRM, que son unos cracks y seguro que leen esto!

Muchas gracias por el aporte , creo que no hay duda de lo que comentas !

[Pol]

Buena a todos.

En los últimos videos de Caireta y FanáticosRM se ha hecho referencia a los elementos lineales que se están encofrado en la zona norte del nuevo césped. Caireta dice que son los nuevos carriles (y ojo que han dedicado una entrada en as.com sobre ello, en fin) y Edu, de FanaticosRM comenta que son vigas de refuerzo de la losa. La cosa es que en el último vídeo de FanaticosRM he visto un detallito que creo que merece ser comentado por aquí y arrojaría luz sobre que podría ser lo que están construyendo por allí.



Como se ven en el par de capturas que he sacado del video, se aprecia una pieza metálica de gran tamaño y sección poligonal, con una especie de plancha vertical en la parte de arriba. Diría que estoy seguro de que eso es un colector del sistema de recogida de aguas (pluviales y riego del césped), en concreto, una solución idéntica a la de esta foto:



Este colector no es mas que un canal lineal de recogida de agua en lámina libre, compuesto por la pieza superior (que hace de ranura por la que se cuela el agua en la superficie) y la sección poligonal, que conduce finalmente el agua hasta el siguiente colector o pozo. Se aprecia además un armado exterior, que se dispone para proteger a la pieza, ya que, como es evidente, el colector se embeberá en el dado de hormigón que definen las encofrados ya situados.

Hasta aquí lo que a mi me parece evidente que esta pasando. Lo que sigue ya es pura especulación e intuición personal.

Me encaja completamente que, antes de ejecutar la losa que cubra todo el césped (con carriles incluidos) se encarguen de ejecutar el sistema de drenaje. Así, en los próximos días podríamos ver como hormigonan dichos dados. Seguidamente, diría que echarían el hormigón de limpieza en la zona entre colectores y, posteriormente, colocarán el armado para la losa y, así, por bandas, ir hormigonando toda la superficie (ya no haría falta ni encofrado para la losa).

No creo que esto sean vigas de refuerzo (como dice Edu, de FanaticosRM) por varios motivos: una losa armada de 30-40 cm, de por sí, puede aguantar lo que le eches, sin necesidad de vigas de refuerzo. Además se pueden plantear otras alternativas sin vigas (Ej: hormigón con fibras). Además no veo "demasiado armada" esa viga y dado que esta el colector en todo el medio, no lo veo, las cosas como son. La idea de que haya más vigas en el sentido perpendicular tampoco lo veo, porque se verían "cortadas" por el propio colector.

Ya para rizar el rizo, fijaos que hay un pozo de grandes dimensiones en la zona del fondo norte. Me da la sensación de que de ahí saldrá un colector principal en dirección longitudinal que recoja todo el agua proveniente de estos colectores transversales. Me inclino por esta idea porque veo que justo coincide la longitud que tienen los actuales colectores con el "futuro colector longitudinal". De ser así, al otro lado habría que colocar más colectores hasta el actual foso (ver imagen).



En fin, que me he puesto a teclear y me he calentado. Reitero, sobre todo la última parte ya es pura especulación y opinión, pero de que esto es el sistema de drenaje lo veo clarísimo. En su momento deslicé la idea de que la viga de coronación del foso era similar a las de los sistemas de varada Shiplift y parece que fui bien encaminado y ha tenido gran aceptación por aquí. Espero esta vez no haberme venido arriba demasiado.

Un saludo a todos y muchas gracias a los youtubers Caireta y FanaticosRM, que son unos cracks y seguro que leen esto!

Pues otra vez nos iluminas !!
Vamos lo del shiplift lo clavaste porque es que es casi lo mismo , lógicamente cambia solo el sistema de guardar planchas ,o de bajar y bloquear y luego otra plancha ,poco más ...
Y después de ver esto justo a la altura del colector pues pocas dudas ya colega, más viendo el ejemplo de la canalización de agua . Lo mismo que hiciste con el shiplift de Barna ...
Sigue así , que intervienes poco pero aciertas mucho XD !!
Slds !

[Indigo]

Ese canalón se ve también en las secciones que se filtraron

[JoseCultu]

Buena a todos.

En los últimos videos de Caireta y FanáticosRM se ha hecho referencia a los elementos lineales que se están encofrado en la zona norte del nuevo césped. Caireta dice que son los nuevos carriles (y ojo que han dedicado una entrada en as.com sobre ello, en fin) y Edu, de FanaticosRM comenta que son vigas de refuerzo de la losa. La cosa es que en el último vídeo de FanaticosRM he visto un detallito que creo que merece ser comentado por aquí y arrojaría luz sobre que podría ser lo que están construyendo por allí.



Como se ven en el par de capturas que he sacado del video, se aprecia una pieza metálica de gran tamaño y sección poligonal, con una especie de plancha vertical en la parte de arriba. Diría que estoy seguro de que eso es un colector del sistema de recogida de aguas (pluviales y riego del césped), en concreto, una solución idéntica a la de esta foto:



Este colector no es mas que un canal lineal de recogida de agua en lámina libre, compuesto por la pieza superior (que hace de ranura por la que se cuela el agua en la superficie) y la sección poligonal, que conduce finalmente el agua hasta el siguiente colector o pozo. Se aprecia además un armado exterior, que se dispone para proteger a la pieza, ya que, como es evidente, el colector se embeberá en el dado de hormigón que definen las encofrados ya situados.

Hasta aquí lo que a mi me parece evidente que esta pasando. Lo que sigue ya es pura especulación e intuición personal.

Me encaja completamente que, antes de ejecutar la losa que cubra todo el césped (con carriles incluidos) se encarguen de ejecutar el sistema de drenaje. Así, en los próximos días podríamos ver como hormigonan dichos dados. Seguidamente, diría que echarían el hormigón de limpieza en la zona entre colectores y, posteriormente, colocarán el armado para la losa y, así, por bandas, ir hormigonando toda la superficie (ya no haría falta ni encofrado para la losa).

No creo que esto sean vigas de refuerzo (como dice Edu, de FanaticosRM) por varios motivos: una losa armada de 30-40 cm, de por sí, puede aguantar lo que le eches, sin necesidad de vigas de refuerzo. Además se pueden plantear otras alternativas sin vigas (Ej: hormigón con fibras). Además no veo "demasiado armada" esa viga y dado que esta el colector en todo el medio, no lo veo, las cosas como son. La idea de que haya más vigas en el sentido perpendicular tampoco lo veo, porque se verían "cortadas" por el propio colector.

Ya para rizar el rizo, fijaos que hay un pozo de grandes dimensiones en la zona del fondo norte. Me da la sensación de que de ahí saldrá un colector principal en dirección longitudinal que recoja todo el agua proveniente de estos colectores transversales. Me inclino por esta idea porque veo que justo coincide la longitud que tienen los actuales colectores con el "futuro colector longitudinal". De ser así, al otro lado habría que colocar más colectores hasta el actual foso (ver imagen).



En fin, que me he puesto a teclear y me he calentado. Reitero, sobre todo la última parte ya es pura especulación y opinión, pero de que esto es el sistema de drenaje lo veo clarísimo. En su momento deslicé la idea de que la viga de coronación del foso era similar a las de los sistemas de varada Shiplift y parece que fui bien encaminado y ha tenido gran aceptación por aquí. Espero esta vez no haberme venido arriba demasiado.

Un saludo a todos y muchas gracias a los youtubers Caireta y FanaticosRM, que son unos cracks y seguro que leen esto!

Gracias, gran aporte, se puede ver claramente lo que están ejecutando ahí. Cada vez que tengas alguna idea o prueba de lo que se va haciendo, no dudes en contarlo aquí.

[Breitner]

Buena a todos.

En los últimos videos de Caireta y FanáticosRM se ha hecho referencia a los elementos lineales que se están encofrado en la zona norte del nuevo césped. Caireta dice que son los nuevos carriles (y ojo que han dedicado una entrada en as.com sobre ello, en fin) y Edu, de FanaticosRM comenta que son vigas de refuerzo de la losa. La cosa es que en el último vídeo de FanaticosRM he visto un detallito que creo que merece ser comentado por aquí y arrojaría luz sobre que podría ser lo que están construyendo por allí.



Como se ven en el par de capturas que he sacado del video, se aprecia una pieza metálica de gran tamaño y sección poligonal, con una especie de plancha vertical en la parte de arriba. Diría que estoy seguro de que eso es un colector del sistema de recogida de aguas (pluviales y riego del césped), en concreto, una solución idéntica a la de esta foto:



Este colector no es mas que un canal lineal de recogida de agua en lámina libre, compuesto por la pieza superior (que hace de ranura por la que se cuela el agua en la superficie) y la sección poligonal, que conduce finalmente el agua hasta el siguiente colector o pozo. Se aprecia además un armado exterior, que se dispone para proteger a la pieza, ya que, como es evidente, el colector se embeberá en el dado de hormigón que definen las encofrados ya situados.

Hasta aquí lo que a mi me parece evidente que esta pasando. Lo que sigue ya es pura especulación e intuición personal.

Me encaja completamente que, antes de ejecutar la losa que cubra todo el césped (con carriles incluidos) se encarguen de ejecutar el sistema de drenaje. Así, en los próximos días podríamos ver como hormigonan dichos dados. Seguidamente, diría que echarían el hormigón de limpieza en la zona entre colectores y, posteriormente, colocarán el armado para la losa y, así, por bandas, ir hormigonando toda la superficie (ya no haría falta ni encofrado para la losa).

No creo que esto sean vigas de refuerzo (como dice Edu, de FanaticosRM) por varios motivos: una losa armada de 30-40 cm, de por sí, puede aguantar lo que le eches, sin necesidad de vigas de refuerzo. Además se pueden plantear otras alternativas sin vigas (Ej: hormigón con fibras). Además no veo "demasiado armada" esa viga y dado que esta el colector en todo el medio, no lo veo, las cosas como son. La idea de que haya más vigas en el sentido perpendicular tampoco lo veo, porque se verían "cortadas" por el propio colector.

Ya para rizar el rizo, fijaos que hay un pozo de grandes dimensiones en la zona del fondo norte. Me da la sensación de que de ahí saldrá un colector principal en dirección longitudinal que recoja todo el agua proveniente de estos colectores transversales. Me inclino por esta idea porque veo que justo coincide la longitud que tienen los actuales colectores con el "futuro colector longitudinal". De ser así, al otro lado habría que colocar más colectores hasta el actual foso (ver imagen).



En fin, que me he puesto a teclear y me he calentado. Reitero, sobre todo la última parte ya es pura especulación y opinión, pero de que esto es el sistema de drenaje lo veo clarísimo. En su momento deslicé la idea de que la viga de coronación del foso era similar a las de los sistemas de varada Shiplift y parece que fui bien encaminado y ha tenido gran aceptación por aquí. Espero esta vez no haberme venido arriba demasiado.

Un saludo a todos y muchas gracias a los youtubers Caireta y FanaticosRM, que son unos cracks y seguro que leen esto!

Grandiosa información, mucho más de lo puede conseguir uno consultando libros de ingeniería constructiva. Muchas gracias por aportar tantos datos a los que como yo, carecemos de casi todo conocimiento en estas materias. Un saludo,crack.

[nightbringer]

como veis el avance para final de julio, en 20 dias.





yo calculo que este mes sea el mes del hormigón, espero que los muros pantalla esten hormigonados, se empiece a reconstruir graderío y también se comience la plancha de hormigon del terreno de juego

[alvarokceres]

Muchas gracias por vuestras palabras. Así da gusto! Lo bueno de esto es que saldremos de dudas en apenas semanas. La verdad es que la zona interior es sin duda la más interesante. Debemos estar en las mejores semanas/meses de esta faraónica obra. Que maravilla!!

[fbetes]

Muchas gracias por vuestras palabras. Así da gusto! Lo bueno de esto es que saldremos de dudas en apenas semanas. La verdad es que la zona interior es sin duda la más interesante. Debemos estar en las mejores semanas/meses de esta faraónica obra. Que maravilla!!

Enhorabuena, la verdad es que tus aportaciones son espectaculares, y muy concisas para los profanos en la materia.

como veis el avance para final de julio, en 20 dias.

yo calculo que este mes sea el mes del hormigón, espero que los muros pantalla esten hormigonados, se empiece a reconstruir graderío y también se comience la plancha de hormigon del terreno de juego

Mi apuesta es que para comienzos de liga el terreno de juego estará obviamente terminado, aunque el graderío estará sin acabar, al igual que los palcos VIPs. Zona de cueva aún por excavar (desconozco si durante temporada a través de cintas transportadoras o bien el verano que viene).

Y lo que parece cada vez más claro es el sistema del césped retráctil: un enorme foso que se llenará de planchas de césped unas encimas de otras, que se desplazarán transversalmente a lo largo del terreno de juego mediante raíles y se alojarán en el hipogeo a través del sistema que el mismo @alvarokceres expuso aquí en su día (https://youtu.be/ye-h1NXJTW0) y cubierto por una enorme losa que cuando tenga que abrirse se alojará bajo la grada oeste que será en voladizo:


Este dibujo desconozco quien lo hizo, no me quiero levar los honores, pero creo si mal no recuerdo que era alguien de skyscrapercity, así que el agradecimiento y reconocimiento hacia su persona.
